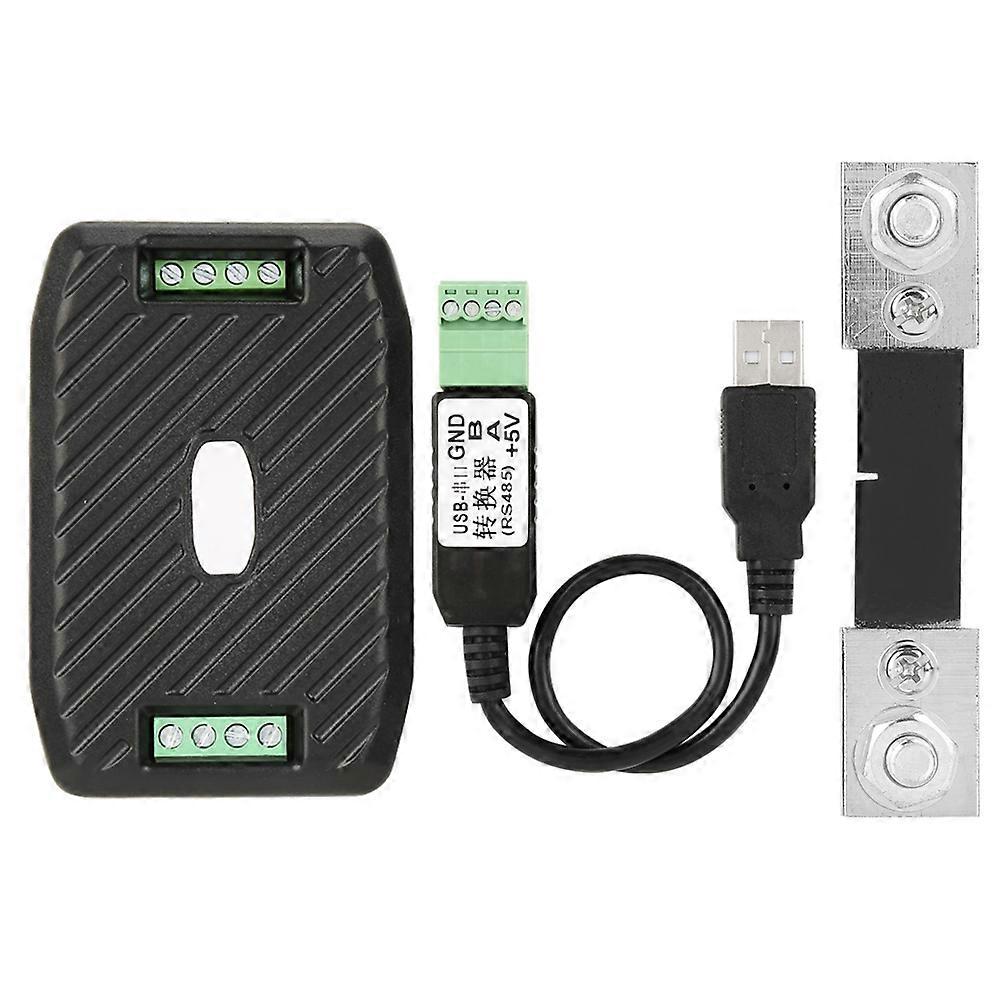

Αυτή η ενότητα χρησιμοποιείται κυρίως για τη μέτρηση της τάσης DC, του ρεύματος, της ενεργού ισχύος, της συχνότητας και της κατανάλωσης ενέργειας, η μονάδα είναι χωρίς λειτουργία οθόνης, τα δεδομένα διαβάζονται μέσω της διεπαφής RS485. Χαρακτηριστικά: Χρησιμοποιείται κυρίως για τη μέτρηση της τάσης DC, του ρεύματος, της ενεργού ισχύος, της συχνότητας και της κατανάλωσης ενέργειας. Το τρέχον εύρος μέτρησης είναι 50A, 100A, 200A, 300A εξαρτάται από τις προδιαγραφές εξωτερικής διακλάδωσης. Υπάρχουν 10 διαφορετικά κιτ για να επιλέξετε, αρκετά για να καλύψουν τις διάφορες ανάγκες σας. Φυσικό στρώμα UART χρήσης στη διεπαφή επικοινωνίας RS485, ο ρυθμός baud είναι 9600, 8 bit δεδομένων, 2 bit διακοπής, καμία ισοτιμία. Το επίπεδο εφαρμογής χρησιμοποιεί το πρωτόκολλο ModbusRTU για επικοινωνία, υποστηρίζει μόνο κωδικούς λειτουργιών όπως 0x03, 0x04,0x06, 0x41, 0x42 κ.λπ. Το όριο τάσης μπορεί να ρυθμιστεί, να χωριστεί σε όριο υψηλής τάσης και χαμηλής τάσης, όταν η μετρούμενη τάση υπερβαίνει το όριο, μπορεί να ειδοποιήσει. Προσδιορισμός: Εμπορικό σήμα: PEACEFAIR Πρότυπο: PZEM-017 Τάση: Εύρος μέτρησης: 0.05-300V (Όταν η τάση δοκιμής είναι 7V, χρησιμοποιήστε τον ανεξάρτητο τρόπο τροφοδοσίας) Ανάλυση: 0.01V Ακρίβεια μέτρησης: 1% Τρέχων: Μέτρηση της σειράς: 0.02-300A (Μπορεί να συνδυαστεί με 50A, 100A, 200A, 300A τέσσερα είδη διακλάδωσης) Ανάλυση: 0.01A Ακρίβεια μέτρησης: 1% Δύναμη: Εύρος μέτρησης: 0.2-90kW Ανάλυση: 0.1W Ακρίβεια μέτρησης: 1% Κατανάλωση ενέργειας: Εύρος μέτρησης: 0-9999kWh Ανάλυση: 1Wh Ακρίβεια μέτρησης: 1% Επαναφορά ενέργειας: Χρήση λογισμικού για επαναφορά Πέρα από τον συναγερμό τάσης: Προεπιλεγμένο όριο υψηλής τάσης: 300V Προεπιλεγμένο όριο χαμηλής τάσης: 7V Διεπαφή επικοινωνίας: RS485 διεπαφή Θερμοκρασία εργασίας: -20~60 Μέγεθος προϊόντων: Περίπου 9*6*2.3cm/3.5*2.4*0.9inch Βάρος: Περίπου 77g ~ 287g / 2.7oz ~ 10.1oz Καταχώρηση διεύθυνσης Περιγραφή Επίλυση 0x0000 Η τιμή τάσης 1LSB αντιστοιχεί σε 0.01V 0x0001 Η τρέχουσα τιμή 1LSB αντιστοιχεί σε 0,01A 0x0002 Τιμή ισχύος χαμηλή 16 bit 1LSB αντιστοιχεί σε 0.1W 0x0003 Υψηλή τιμή ισχύος 16 bit 0x0004 Χαμηλή ενεργειακή αξία 16 bit 1LSB αντιστοιχεί σε 1Wh 0x0005 Ενεργειακή αξία υψηλή 16 bits 0x0006 κατάσταση συναγερμού υψηλής τάσης 0xFFFF είναι συναγερμός, 0x0000 δεν είναι συναγερμός 0x0007 Κατάσταση συναγερμού χαμηλής τάσης 0xFFFF είναι συναγερμός, 0x0000 δεν είναι συναγερμός Καταχώρηση διεύθυνσης Περιγραφή Επίλυση 0x0000 Όριο συναγερμών υψηλής τάσης (5~350V), προεπιλογή είναι 300V 1LSB αντιστοιχεί σε 0.01V 0x0001 Κατώφλι συναγερμών χαμηλής τάσης1~350V, προεπιλογή είναι 7V 1LSB αντιστοιχεί σε 0.01V 0x0002 διεύθυνση Modbus-RTU Το εύρος είναι 0x0001~0x00F7 0x0003 Το τρέχον εύρος 0x0000: 100A 0x0001: 50A 0x0002: 200A 0x0003: 300A Προαιρετικό κιτ #1 1 x μετρητής κατανάλωσης DC #2 1 x μετρητής κατανάλωσης DC 1 x RS485 σε καλώδιο USB #3 1 x μετρητής κατανάλωσης DC 1 x 50A διακλάδωση #4 1 x μετρητής κατανάλωσης DC 1 x 100A διακλάδωση #5 1 x μετρητής κατανάλωσης DC 1 x 200A διακλάδωση #6 1 x μετρητής κατανάλωσης DC 1 x 300A διακλάδωση #7 1 x μετρητής κατανάλωσης DC 1 x RS485 σε καλώδιο USB 1 x 50A διακλάδωση #8 1 x μετρητής κατανάλωσης DC 1 x RS485 σε καλώδιο USB 1 x 100A διακλάδωση #9 1 x μετρητής κατανάλωσης DC 1 x RS485 σε καλώδιο USB 1 x 200A διακλάδωση #10 1 x μετρητής κατανάλωσης DC 1 x RS485 σε καλώδιο USB 1 x 300A διακλάδωση Σημείωση: Η διεπαφή RS485 είναι παθητική έξοδος, χρειάζεται εξωτερική σύνδεση 5V τροφοδοσίας και η εξωτερική παροχή ηλεκτρικού ρεύματος πρέπει να 100mA. Όταν η τάση δοκιμής εισόδου είναι μικρότερη από 7V, πρέπει να παρέχει ανεξάρτητη τάση εργασίας 5V μέσω θύρας USB. ΜΗΝ χρησιμοποιείτε τη θύρα USB που φέρνει ο υπολογιστής σας για να είναι το ανεξάρτητο τροφοδοτικό, διαφορετικά μπορεί να προκαλέσει ζημιά στον υπολογιστή σας.
